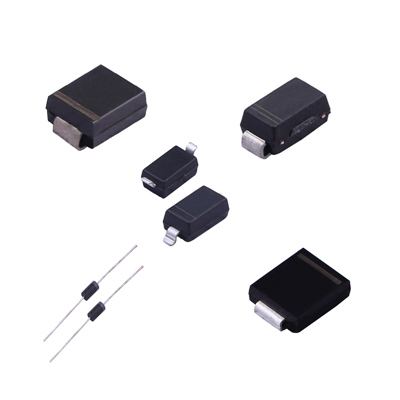

在現代電子技術領域，功率二極管作為一種能夠承受高電流和高電壓的半導體器件，發揮著至關重要的作用。它廣泛應用于交流電源轉換為直流電源的整流電路，以及高壓電路的電流控制等場景，是高功率電子設備中不可或缺的核心元件之一。
功率二極管的結構與普通二極管有相似之處，但為了適應高功率應用的需求，其內部的 PN 結區域更大，能夠承受更高的電流和電壓。在正向偏置時，功率二極管允許電流通過；而在反向偏置時，它僅允許極小的電流流過。此外，功率二極管的正向壓降相對較小，這意味著在傳輸電能的過程中能量損耗更少，從而提高了能源轉換的效率。
功率二極管在眾多高功率應用中展現出其獨特的優勢。例如，在電源電路中，它能夠高效地將交流電轉換為直流電，為電子設備提供穩定的電源支持；在電機驅動電路中，它能夠控制電機的啟動、運行和停止，實現對電機的精確控制；在 UPS（不間斷電源）系統中，它能夠確保在市電中斷時，電池能夠迅速接管供電，保證設備的不間斷運行；在太陽能電池板中，它能夠防止電池板在無光照時向外界放電，提高太陽能系統的能量利用效率。
常見的功率二極管型號包括 1N4001、1N5408、MUR1560 等，這些型號在不同的應用場景中發揮著各自的優勢。
與普通二極管相比，功率二極管具有以下幾個顯著特點：
承受電流大：功率二極管能夠承受從數十安培到數百安培不等的高電流，滿足高功率電子器件對電流承受能力的嚴苛需求，確保在大電流環境下穩定運行。
反向電壓能力較弱：相較于其他功率半導體器件，功率二極管的反向電壓承受能力相對較弱，通常在幾百伏到數千伏之間。因此，它更多地被應用于低壓、高電流的電子電路中，以發揮其在電流承受方面的優勢。
導通電阻小：功率二極管的導通電阻相對較小，這意味著在電流通過時產生的損耗較小，能夠有效提高電路的工作效率，減少能源浪費。
關斷速度慢：功率二極管的關斷速度相對較慢，這限制了它在高頻電子電路中的應用。在高頻電路中，快速的開關動作是必要的，而功率二極管的這一特性使其更適合于低頻應用。
散熱要求高：由于功率二極管能夠承受較大的電流和功率，在工作過程中會產生較多的熱量。為了確保器件的穩定性和壽命，必須進行良好的散熱設計，通常需要配備散熱器等散熱設備來有效排散熱量，防止過熱損壞。
封裝形式多樣化：功率二極管的封裝形式豐富多樣，常見的有 TO-220、TO-247、TO-3 等封裝形式。這些不同的封裝形式能夠滿足各種應用場合對功率二極管安裝、散熱和電氣連接的需求，提供了靈活的選擇。
綜上所述，功率二極管憑借其強大的電流承受能力、較小的導通電阻以及多樣的封裝形式，在高功率電子電路中得到了廣泛應用。然而，由于其關斷速度較慢的特性，它并不適用于高頻電子電路。在實際應用中，需要根據具體的電路需求和工作頻率來選擇合適的功率二極管，以確保電路的性能和可靠性達到最佳狀態。功率二極管在交流電源、開關電源、直流電機驅動器、逆變器等眾多高功率電子設備中發揮著關鍵作用，為現代電子技術的發展和應用提供了堅實的基礎。
