rc充電時間計算圖解
理論計算：
有很多人的RC充放電時間約等于R*C；
完整的公式應該是：t/RC=-ln(Vs-Vc)/Vs.
t代表時間
R是電阻值，單位為歐姆
C為電容容值，單位是F
Vs為R端輸入的電壓。
Vc為需要上升的電壓。
通過公式，可以計算出一個10K電阻對1uF電容充電到4V需要的時間約為16ms。
仿真：

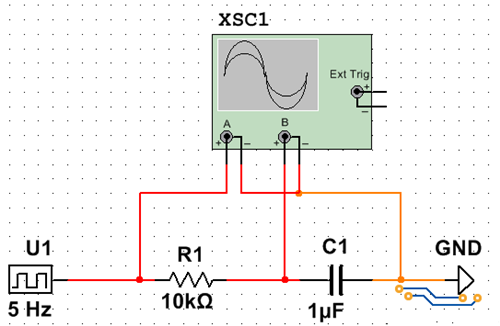

電路如下

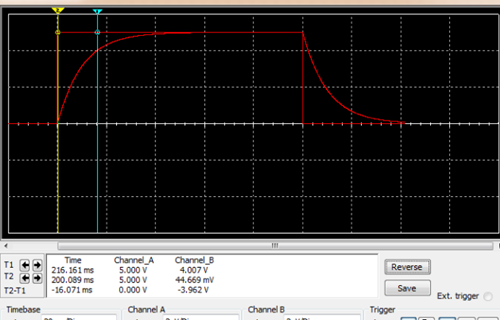

仿真波形如下，上升時間和計算的一樣。
RC充電放電計算

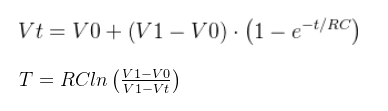

1、電容充電放電時間計算公式：
RC電路的時間常數：τ=RC
V0 為電容初始電壓值；
V1 為電容充滿電壓值；
Vt 為任意時刻的電壓值；
E 為電源電壓；
當t= 1RC時，電容電壓=0.63V1；
當t= 2RC時，電容電壓=0.86V1；
當t= 3RC時，電容電壓=0.90V1；
當t= 4RC時，電容電壓=0.98V1；
當t= 5RC時，電容電壓=0.99V1；
經過3~5個RC后，充電過程基本結束。

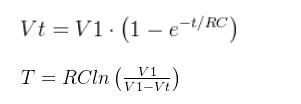

2、充電（電壓為E的電源通過R向初值為0的電容C充電,V0=0，V1=E，故充到t時刻電容上的電壓為）
3、放電（初始電壓為E的電容C通過R放電 , V0=E，V1=0，故放到t時刻電容上的電壓為）
