三極管推挽電路

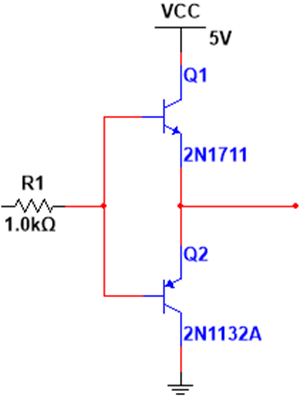

三極管推挽電路輸出特點：Vout=Vin-0.3V（如下圖所示）
這種輸出方式跟三極管的特性分不開。
下文中的MOS管推挽電路將規避這個問題：
涉及知識：三極管導通特性需要考慮壓降，MOS管導通是沒有壓降這個概念，只需要考慮導通阻抗問題（Rds-on）
MOS管推挽電路設計

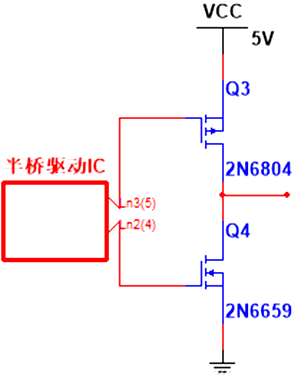

上N上N型推挽電路：如下圖所示。Vout幾乎等于VCC（這種方式是軌對軌方式（rail-rail））
工作特性：一般工作在頻率比較高，功率比較大的電路。
重點：其中工作方式與之前三極管推挽電路工作方式相同；但上管導通時需要考慮自舉電路設計。
上P上N型推挽電路：如下圖所示。
MOS管導通條件：
P：Vgs<Vth
N：Vgs>Vth
所以，上P下N型推挽電路需要設計時序，方式上管和下管同時導通。
工作特性：一般工作相對于上N下N型推挽電路頻率比較低，功率比較低的電路。（原因是P管相對于N管開關速度慢，Rds-on相對于N管大一點）
