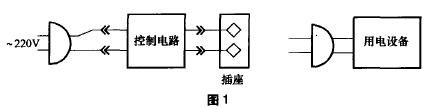

實際生活中，由于拔插電源插頭不慎觸及到插頭的金屬部分，造**身傷害或受到電擊的事故時有發生，為了保證用電安全，我們?cè)谠鹊碾娫床孱^與插座之間制作了一個控制電路，能夠在人手接近插座(約5cm～6cm處)時，自動斷開插座的內部電源，而在人手離開插座后，又自動恢復插座內部的電源連接，無需人做任何操作，簡單方便而實用，可以說它是一種具有“傻瓜型”安全保護功能的新型電源插座。該插座的原理框圖如圖1所示。

工作原理

安全電源插座的電路原理圖如圖2所示。平時，結型場效應管VT1處于零偏狀態，其漏、源之間的電阻較小，與漏極D相連的集成運算放大器IC(電壓比較器工作方式)的同相輸入端V+電位也較低。將反相輸入端V-電位用電位器RP1調至稍高于V+，這樣，V+V-，運放輸出端Vo由0變?yōu)?，VT2導通，繼電器K立即吸合，兩組動片均與常開點相連，而使常閉點連接的電源插座處于斷電狀態，電源指示燈LED熄滅。這樣，即使人手觸及到插頭的金屬部分也不會觸電。C3作用為緩沖雜波干擾和積累一定的勢壘電壓，以提高繼電器K吸合時的靈敏度。當插頭插好，人手離開插座以后，場效應管感應不到人體的電信號(或感受度不夠)，電路就又恢復到正常工作狀態，繼電器重新釋放，動片連接的外電源及零線再次提供給常閉接點連接的電源插座。

元器件的選擇及制作

場效應管VT1選用3DJ6或3DJ7，柵極G可焊接一個面積約1cm 的薄金屬片，以增加感應效果。

直流繼電器K 應選用兩組觸點的，且觸點額定負載應≥220V/3A為好，以滿足一般電器需要。

其他元器件參數可參見圖中標示。

本例中，場效應管漏極D電位即V+平時約0.8V，V-約1.8V，而感應距離(繼電器K吸合)在5cm～6cm。

由于場效應管是靠導電溝道的寬窄來控制電流大小的，易受環境(噪聲、溫度等)影響，在漏、源之間并聯上一只電容C2后，可以使漏極電壓的脈動成分減小，以提高它的穩定性。

實測中，應根據感應距離(手為被感應源，繼電器K吸合為標志)仔細調節V-電位(改變電位器RP1的滑動端位置)，做到既能使繼電器K穩定吸合，又不要過于靈敏而產生顫動為宜(大約在6cm～7cm)。

場效應管的位置，應盡量遠離其他元器件，避免或減少電磁干擾，應將其置于邊側或上方為好，并確保插頭在距離插座5cm～6cm時，繼電器K的可靠吸合。

正常工作時， 整機電流約10mA～15mA左右。
