無穩態多諧震蕩電路圖解

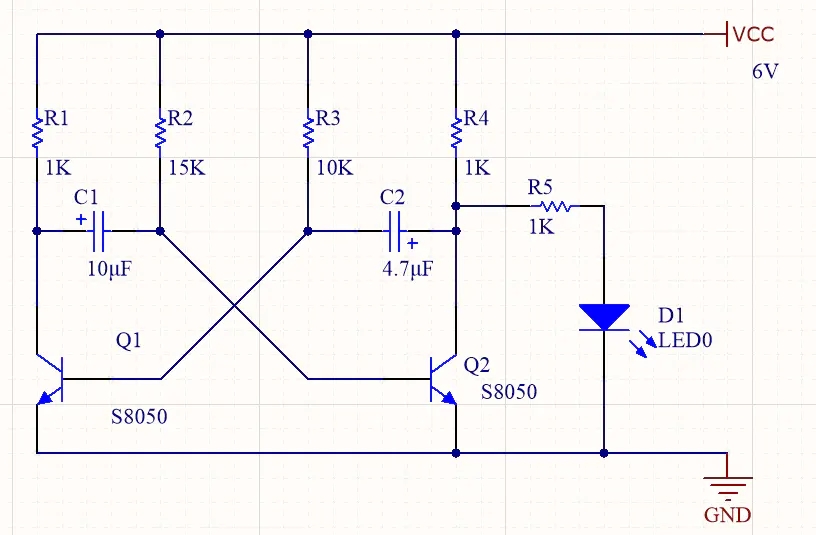

下圖為無穩態多諧震蕩電路圖：
現對電路進行分析：
1、首先電源接通后由于兩個三極管的參數特性不同，因此有一個先導通，比如說Q1首先導通，由于三極管的壓降很小，導通后電容C1正極電壓變?yōu)榱?，由于電容電壓不能突變，因此電容C1負極電壓為負，此時三極管Q2基極電壓為負，發射極電壓為零，不滿足導通條件。因此三極管Q2不導通。電流通過R4，R5流經發光二極管，發光二極管D1點亮。
2、由于三極管Q1導通后，電容C1通過電源、R2與Q1先進行正向放電，后進行反向充電，當電容C1右端電壓大于0.7V時，三極管Q2導通，此時電容C2右端接地電壓為零，由于電容兩端電壓不可突變，左端變成負值。導致三極管Q1截止導通。此時發光二極管D1熄滅。
3、以此類推Q1與Q2不斷地導通與截止。
4、電路的周期T等于R2、C1放電電路的時間加上，R3、C2放電電路所用的時間。周期為：T=0.7*(R2*C1+R3*C2)。
