本文為微機電源采用TVS管作線路保護的原理圖。

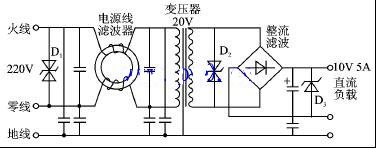

圖1為微機電源采用TVS管作線路保護的原理圖。
圖1 微機電源部分原理圖
下面就圖1中的線路保護加以說明。
① 在進線的交流220 V處加雙向TVS管D1，以抑制220 V交流電網中的尖峰干擾。雙向TVS管D1的
選取D1時根據上述參數，通過查表即可得到。
② 在變壓器進線處加上抗干擾的電源線濾波器，以消除小尖峰干擾。
③ 在變壓器輸出端交流20 V處加上雙向TVS管D2，再一次抑制干擾。雙向TVS管D2的
選取D2時根據上述參數，通過查表即可得到。
④ 整流濾波輸出直流10 V時，加上單向TVS管D3抑制干擾。單向TVS管D3的
選取D3時根據上述參數，通過查表即可得到。
通過如上4次抑制，得到了所謂的“凈化電源”。為了防雷擊等浪涌電壓，還可在交流220 V進線端加上壓敏電阻器，以便更有效地防止干擾進入計算機的CPU及存儲器中，從而進一步提高系統的可靠性。
