什么是MOS管GS波形振蕩
對電源工程師來說，我們必須能會看波形，看輸入波形，MOS開關波形，電流波形，輸出二極管波形，芯片波形，MOS管的GS波形等，現在我們看看GS波形，說說MOS管GS波形振蕩要怎么消除？

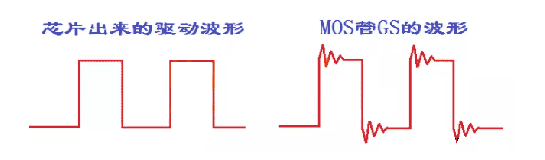

在測試MOS管GS波形的時候，某些情況下會看到下圖這種波形，在芯片端是很好的方波狀態輸出，但是到了MOS管的G極就出了問題，有振蕩現象，當這個振蕩小的時候還能過關，但是波動過大的時候就要有重啟的心理準備了。
什么是MOS管GS波形振蕩？
MOS管GS波形是怎么產生的？要怎么消除？

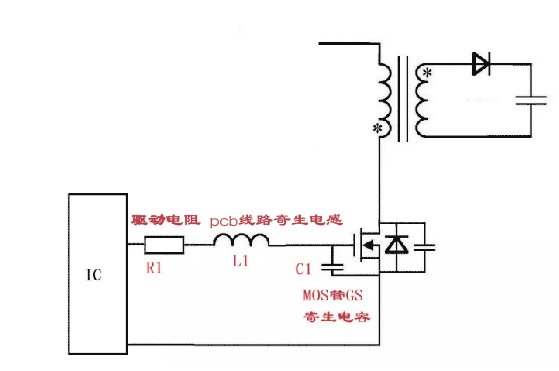

當IC出來的波形正常，但到了C1兩端的波形就有振蕩時，那么實際就是R1，L1和C1三個元器件的串聯振蕩所引起的，R1為驅動電阻，是為外加，L1是PCB上走線的寄生電感,C1則是MOS管GS的寄生電容。
對于RLC的串聯諧振電路，其中L1和C1功耗不消耗，電阻R1起到阻值振蕩和阻尼的作用。
MOS管GS波形振蕩的產生
電阻的阻值就可以決定C1兩端會不會振蕩。
1、R1＞2（L1/C1）∧0.5時，S1/S2是不相等的實數根，過阻尼情況，基本不會發生振蕩。
2、R1=2（L1/C1）∧0.5時，S1/S2為兩個相等的實數根，臨界情況，有振蕩也比較微弱。
3、R1＜2（L1/C1）∧0.5時，S1/S2為共軛復數根，欠阻尼情況，電路一定會發生振蕩。
MOS管GS波形振蕩解決方案
1、增大電阻R1≥2（L1/C1）∧0.5來消除振蕩，對于增大R1會降低電源效率的。我們一般選擇接近臨界的阻值。
2、減小PCB走線寄生電感，這個就是說在布局布線中一定要注意。
3、增大C1，對于這個，我們往往是不太好改變的，C1的增大會使開通的時間大大加長，我們一般不去改變他。
注意：最主要的還是在布局布線的時候，特別注意走線的長度，整個驅動回路的長度越短越好，另外可以適當加大R1。
